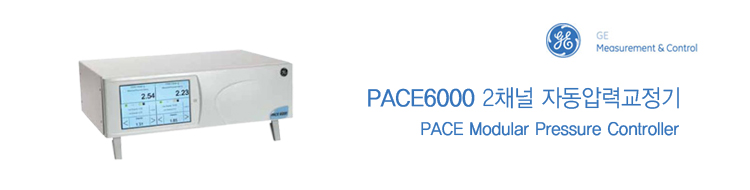

Precision Pressure Indicator PACE-6000

2Ch Digital Modular Pressure Controller

PACE 6000은 압력을 측정 동시에 발생이 가능한 공압용 디지털 컨트롤러로써 GE의 최신 압력 센서 기술인 piezo-esistive devices가 탑제되어 높은 안정도와 고정밀 빠른 스피드를 자랑합니다

FEATURE

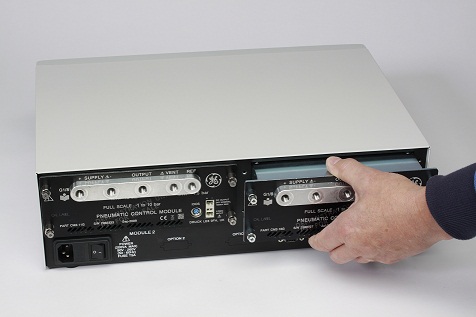

  • 유저가 27가지 원하는 Ranges 중 1개 또는 2가지 선택하여  쉽게 탈부착이 가능 • RS232 & IEEE standard 장착 • Negative calibration included as standard • 24 의 압력단위 +4개의 user defined 설정

• SPEC
• DATA SHEET

• 게이지압 불확도	0.005% Rdg + 0.005% FS  불확도는 linearity, hysteresis, repeatability, temperature effects를 포함
  부압 불확도	정압 범위와 일치
  대기압 불확도	0.05 mbar [본 불확도는 non-linearity, hysteresis, repeatability, temperature effects (15°C ~ 45°C)를 포함]
  콘트롤안정도	0.001% FS
  장기 안정도	0.01% reading per annum.
  가스 소비	전원 OFF 또는 측정모드에서 소비되는 가스가 없음

   압력 측정

  압력 범위	350 and 700 mbar gauge, 1, 2, 3.5, 7, 10, 20, 35, 70, 100, 135, 172 and 210 bar 게이지압  부압교정성적서 무상제공, 절대압은 대기압기준센서 옵션 선택 필수
  초과 압력 표시	10% FS + FS
  압력 매질	건조공기 또는 질소, 10% FS + FS  예) 7 Mpa 범위의 장비라면 10% FS이 추가된 7.7 Mpa의 안정된 압력공급원이 필요

   게이지압

  Pressure Module 범위	bar	psi	Pa
  Control module	25 mbar	0.35 psi	2.5 kPa
  Control module	70 mbar	1 psi	7.0 kPa
  Control module	200 mbar	3 psi	20.0 kPa
  Control module	350 mbar	5 psi	35.0 kPa
  Control module	700 mbar	10 psi	70.0 kPa
  Control module	1 bar	15 psi	100.0 kPa
  Control module	2 bar	30 psi	200.0 kPa
  Control module	3.5 bar	50 psi	350.0 kPa
  Control module	7 bar	100 psi	700.0 kPa
  Control module	10 bar	150 psi	1.0 MPa
  Control module	20 bar	300 psi	2.0 MPa
  Control module	35 bar	500 psi	3.5 MPa
  Control module	70 bar	1000 psi	7.0 MPa
  Control module	100 bar	1500 psi	10.0 MPa
  Control module	135 bar	2000 psi	13.5 MPa
  Control module	210 bar	3000 psi	21.0 MPa

   Barometric option : 게이지압과 절대압 동시 표시

  Pressure Module 범위	bar	psi	Pa
  Control module	1 bar	15 psi	100.0 kPa
  Control module	2 bar	30 psi	200.0 kPa
  Control module	3.5 bar	50 psi	350.0 kPa
  Control module	7 bar	100 psi	700.0 kPa
  Control module	10 bar	150 psi	1.0 MPa
  Control module	20 bar	300 psi	2.0 MPa
  Control module	35 bar	500 psi	3.5 MPa
  Control module	70 bar	1000 psi	7.0 MPa
  Control module	100 bar	1500 psi	10.0 MPa
  Control module	135 bar	2000 psi	13.5 MPa
  Control module	210 bar	3000 psi	21.0 MPa

   Display

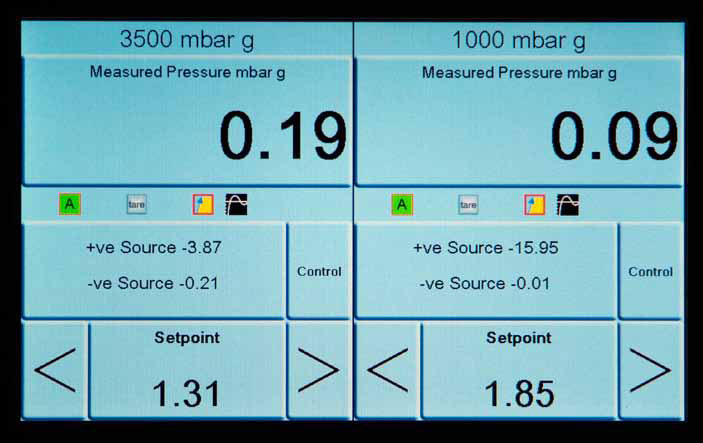

  패널	7” (17.5 cm) VGA 와이드그래픽 LCD, 컬러터치스크린
  샘플링시간	2 회 / 1초당
  분해능	±9999999
  압력단위	총 24개(모든상용단위) + 추가 4개 사용자지정단위  Pa, hPa, kPa, Mpa, kg/cm2, kg/m2, mmHg, cmHg, , , , psi, torr, atm,  mabr, bar

   전원 / 통신

  공급전원	90 to 130 Vac @ 47 to 63 Hz, 180 to 260 Vac @ 47 to 63 Hz
  통신	RS232, IEEE-488, SCPI, DPI515, DPI510 DPI500 에뮬레이션  추가 확장 가능

   환경

  온도	사용온도: 10 to 50 ℃  교정온도: 15 to 45℃  보관온도: -20 to 70℃
  방수규격	IP20
  습도	5 to 95%RH 비응축
  진동	MIL-T-28800E 인증
  충격	EN61010 인증
  인증 규격	EN61010, EN61326, PED, ROHS & WEEE CE

   외형

  무게	본체 + single control modul : 12.5 kg  본체 + dual control module : 17.5 kg
  사이즈	440 mm x 3 U x 320 mm
  연결피팅	G 1/8 female, 다른 규격은 아답터로 무상제공

• PACE6000_Data_sheet_rev_4  (데이터시트 및 브로셔)

  UserManual_PACE5000_6000  (사용설명서)
