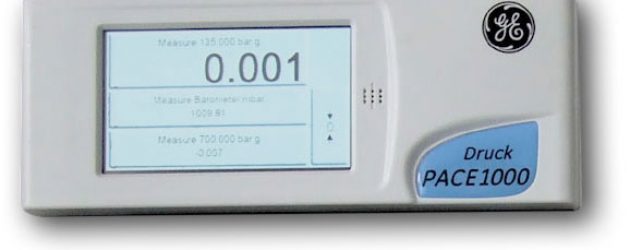

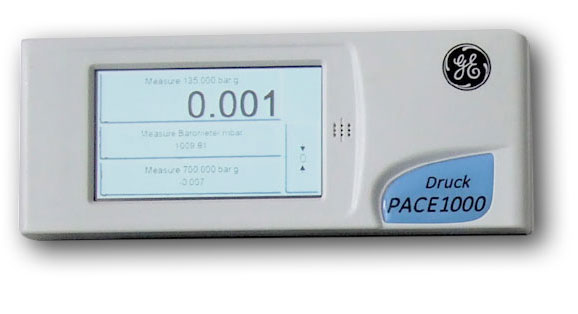

PACE 1000 – 정밀압력지시계

새로운 PACE 정밀 압력 지시계에는 GE의 최신 측정 기술이 도입되어 모니터링, 검사 및 교정 어플리케이션의 압력을 측정하기 위해 신속하고 유연하며 경제적인 고품격 솔루션을 제공합니다.

PACE는 최신 피에조 저항 및 공진 장치가 도입되어 높은 품질, 안정성, 대역폭 및 정밀도를 제공하는 디지털 방식의 압력 센서를 채용하고 있습니다.

PACE1000은 3가지 수준의 정밀도로 폭넓은 표준 압력 범위를 제공하여 사양과 예산 요구 사항을 수용할 수 있습니다.

PACE1000은 PACE 플랫폼의 지시계 버전으로 압력 검사 및 교정에 단일 압력 제어 범위 접근 방식을 제공하는 PACE5000을 보완하며, PACE6000은 단일 또는 이중 범위 압력 제어를 지원하고, PACE CM 제어 모듈은 3가지 수준의 정밀도와 가격 대비 정밀도가 높은 솔루션을 제공합니다.

• 특 징

• •   Single 혹은 다양한 Pressure range 장착 가능
  •   Pressure ranges up to 1000bar14500psi/100Mpa)
  •   정확도 선택 up to 0.005%FS
  •   장기 안정도 up to 0.01% Rdg per annum
  •   3ch 압력측정 동시 가능
  •   Barometric reference(대기압측정) option 선택가능
  •   Negative gauge calibration included as standard
  •   RS232, IEEE connectivity, Ethernet and USB as standard
  •   Lab view Driver available
  •   Min/Max/Average display

내장센서 타입별 구분  – IPS/IRS

1.  Standard precision    –IPS0
2.  High precision         –IPS1
3.  Premium precision    –IPS2
4.  Standard precision    –IRS0
5.  High precision         –IRS1
6.  Standard precision    –IRS0-B
7.  High precision         –IRS1-B
8.  Premium precision    –IRS2-B

IPS : Piezo-resistive Pressure Sensor

 Ranges : 25mbar to 1,000bar

 Standard : IPS0 = 0.02%Rdg + 0.02%FS (ranges 350mB to 1000B)

 High    : IPS1 = 0.01%Rdg + 0.01%FS (ranges 350mB to 1000B)

 Premier : IPS2 = 0.005%Rdg + 0.005%FS (ranges 350mB to 1000B)

IRS : Resonant Pressure Sensor

 Ranges : 35mbar a to 1,300/2,600mbar a

 Standard : IRS0 = 0.01%FS

 High : IRS1 = 0.005%FS

IRS-B : Barometric Reference

 Option of three barometric measurement Precisions

 Standard : IRS0-B =+/- 0.1mbar

 High    : IRS1-B = +/- 0.05mbar

Premier  : IRS2-B = +/- 0.025mbar

데이터시트 : The_PACE1000_Data_Sheet
